Board per Arduino - ARDUINO2

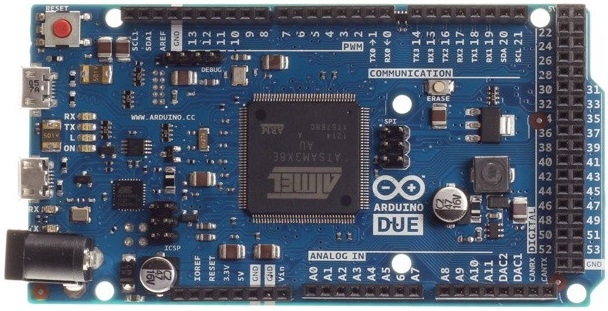

La Arduino DUE è la nuova scheda basata su microcontrollore della famiglia Arduino ed è la prima scheda basata su processore ARM core a 32bit, l'Atmel SAM3X8E Arm Cortex-M3 MCU. Il nuovo processore migliora tutte le funzionalità delle schede standard Arduino ed inoltre aggiunge molte nuove funzionalità. La scheda Arduino DUE è dotata di 54 pin di input/output digitali (16 dei quali possono essere usati come segnali PWM), 12 ingressi analogici con risoluzione a 12bit, 4 UART (porte seriali fisiche), 2 DAC output (convertitore digitale-analogico), un quarzo a 84MHz, due connessioni USB, un jack per l'alimentazione, un connettore per la programmazione ICSP, un connettore JTAG ed un pulsantino per il reset della scheda. La tensione massima che i pin di I/O possono fornire e possono tollerare è 3.3V. Fornire ai pin di input tensioni maggiori, come ad esempio 5V, potrebbe danneggiare irreparabilmente la scheda. Una particolare caretteristica della scheda Arduino DUE è la presenza di due differenti connettori USB, uno del tipo micro-A e l'altro del tipo micro-B. Il primo, quello cioè con il connettore usb di tipo micro-A, rappresenta la connessione nativa capace di comportarsi come un host usb; ciò significa che a questo particolare connettore sarà possibile connettere periferiche usb esterne alla scheda, come ad esempio mouse, tastiere e smartphone. Mentre per quanto riguarda l'altra connessione, quella relativa al connettore di tipo usb-B, essa è da intendersi puramente per scopi di debbuagging del sistema. Per cominciare ad utilizzare la Arduino DUE è semplicemente necessario connettere la scheda ad un PC tramite un cavo USB micro-B oppure alimentare la scheda tramite un adattatore AC-to-DC o tramite una semplice batteria. Il connettore USB micro-A accetta in ingresso anche il cavo con connettore USB micro-B.
•Microcontrollore: AT91SAM3X8E
•Tensione operativa: 3.3V
•Input Voltage: (consigliata) 7-12V
•Input Voltage: (limiti) 6-20V
•Pin di I/O Digitali: 54 (16 dei quali forniscono in uscita segnali PWM)
•Pin di Input Analogici: 12
•Pin di Output Analogici: 2 (DAC)
•Corrente DC Totale in Output per tutte le linee di I/O: 130 mA
•DC Current per Pin alimentati a 3.3V: 800mA
•DC Current per Pin alimentati a 5V: teorica 1A, realistica 800mA
•Flash Memory: 512KB (tutta disponibile per applicazioni utenti)
•SRAM: 96KB (64+32 KB)
•DataFlash: 2Mbit (250KB)
•Frequenza di Clock: 84MHz
